Exemple de calcul pour votre installation
Résultats basés sur un usage type
| Appareil | Puissance | Usage/jour | Wh/j |
|---|---|---|---|
| Frigo à compression | 45W | 24h | 1080 |
| Éclairage LED | 20W | 4h | 80 |
| Pompe à eau | 30W | 0.5h | 15 |
| Recharge téléphone | 15W | 2h | 30 |
| Consommation journalière | 1205 Wh | ||
Ajustez ces valeurs avec le calculateur ci-dessous
VOTRE PROFIL ÉNERGÉTIQUE.
Ce document contient le dimensionnement de votre future installation électrique, calculé sur la base de vos équipements.
Inventaire :
Batterie
Pour garantir 0WH sans abîmer votre parc (décharge max 80%) :
Solaire
Puissance minimale requise pour recharger votre consommation :
220V AC
Puissance max (+25% marge) pour vos prises classiques :

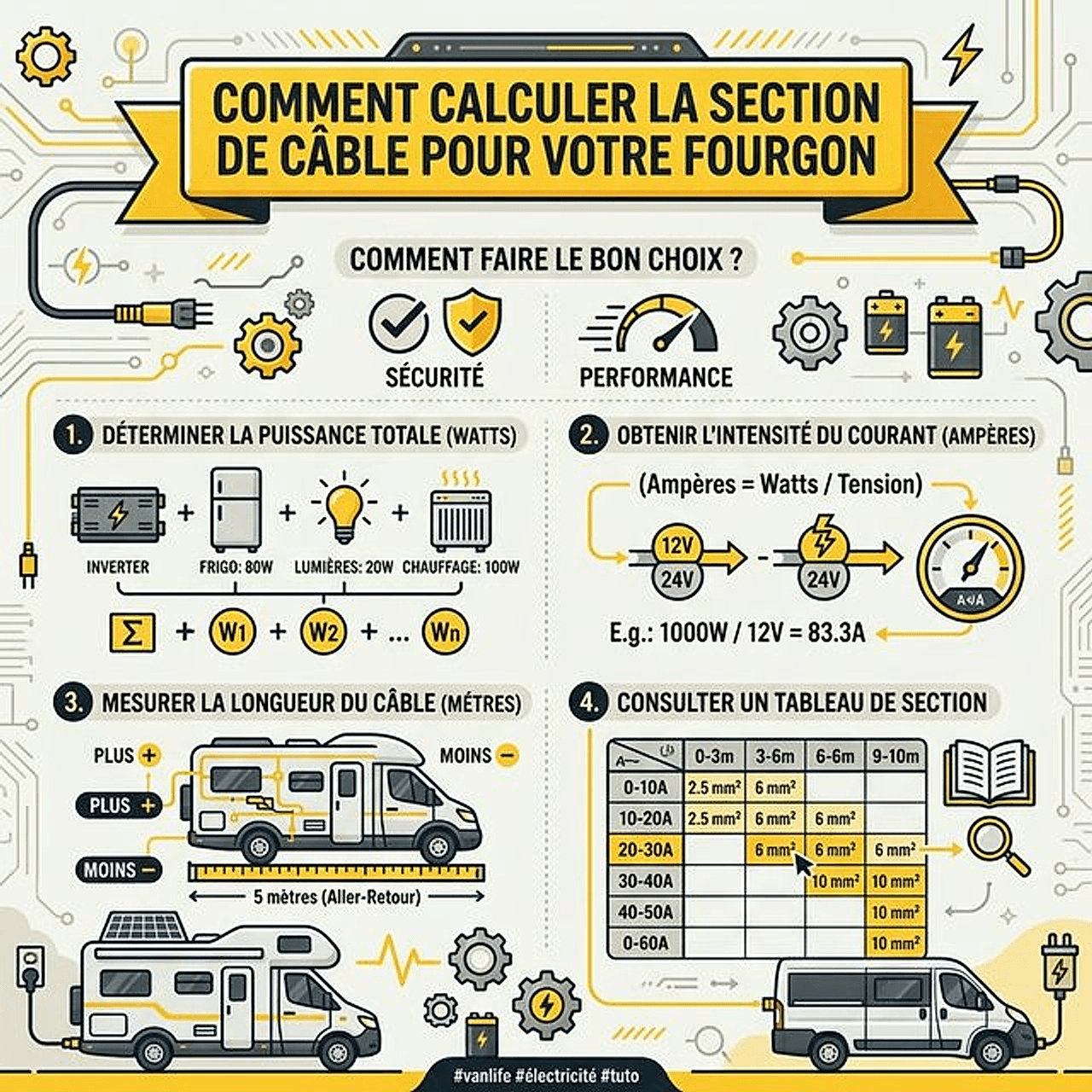

Sections de Câbles 12V
Utilisez ce tableau d'aide professionnel pour choisir la section (mm²) de vos câbles. Pour le 12V en van, la chute de tension tolérée est de 3% maximum. Utilisez toujours du câble souple multi-brins automobile.
| Intensité (A) | Longueur A/R : < 2m | Longueur A/R : 4m | Longueur A/R : 6m |
|---|---|---|---|
| 5A (LEDs, USB) | 1.5 mm² | 2.5 mm² | 4 mm² |
| 10A (Frigo, Pompe) | 2.5 mm² | 4 mm² | 6 mm² |
| 20A (Chauffage) | 4 mm² | 10 mm² | 10 mm² |
| 50A (Booster DC/DC) | 10 mm² | 16 mm² | 25 mm² |
| 100A (Convertisseur) | 25 mm² | 35 mm² | 50 mm² |
Calibrage des Fusibles
Le fusible protège le câble, pas l'appareil. Placez-le toujours au plus près de la source d'énergie (batterie ou répartiteur).
- Câble 1.5 mm² → Fusible max 10A
- Câble 2.5 mm² → Fusible max 20A
- Câble 4 mm² → Fusible max 30A
- Câble 6 mm² → Fusible max 40A
- Câble 10 mm² → Fusible max 60A
SCHÉMA ÉLECTRIQUE
PANNEAUX SOLAIRES
0W
REGULATEUR MPPT
BATTERIE AUXILIAIRE
0 Ah
Lithium LiFePO4
BOÎTE À FUSIBLES 12V
Pompe, Leds, Frigo...
CONVERTISSEUR 220V
NON REQUI
SHOPPING LIST
Où trouver ces équipements ? Voici la sélection validée par la communauté.
Boîte à fusibles 12V 6 voies
Indicateur LED • Protection obligatoire
Multimètre Digital
Pour tester vos branchements
Pince à sertir (grosse section)
Pour des cosses parfaites
Gaine Thermorétractable
Isolation et sécurité
Tableau comparatif
| Configuration | Capacité totale | Courant max | Fusible par batterie | Section câble inter-batterie |
|---|---|---|---|---|
| 1 × 200Ah | 200Ah | 200A | 200A ANL | — |
| 2 × 100Ah | 200Ah | 200A | 150A ANL | 25 mm² |
| 2 × 200Ah | 400Ah | 400A | 200A ANL | 35 mm² |
| 3 × 100Ah | 300Ah | 300A | 150A ANL | 25 mm² |
| 2 × 300Ah | 600Ah | 600A | 250A ANL | 50 mm² |
À propos de cet outil
Le montage en parallèle consiste à relier les bornes positives entre elles et les bornes négatives entre elles, ce qui double la capacité tout en conservant la même tension (12V). Deux batteries 100Ah en parallèle donnent 200Ah.\n\nLa règle d'or est d'utiliser des batteries identiques : même marque, même capacité, même chimie, et si possible du même lot de fabrication. Mélanger une batterie neuve avec une usagée crée un déséquilibre de courant qui réduit la durée de vie des deux.\n\nLe câblage doit être symétrique (technique dite "crossover" ou câblage croisé). Le câble positif principal part de la borne + de la batterie 1, et le câble négatif principal part de la borne − de la batterie 2. Cela force le courant à traverser les deux batteries de manière égale.\n\nChaque batterie doit avoir son propre fusible sur la borne positive, dimensionné selon le courant max du BMS intégré (souvent 100 à 200A). En cas de court-circuit interne d'une batterie, le fusible isole le problème.
