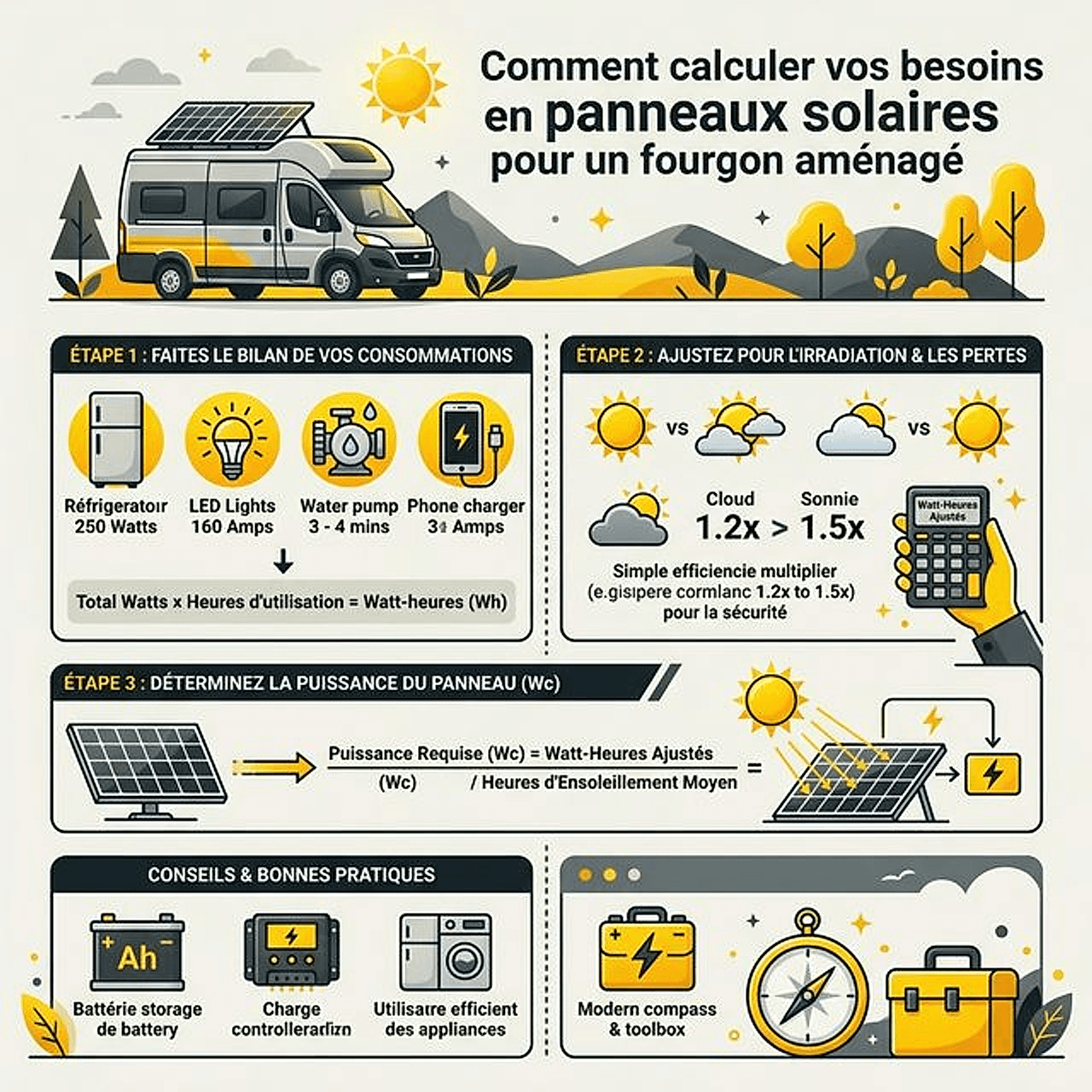

Exemple de calcul pour votre installation
Résultats basés sur un usage type
| Appareil | Puissance | Usage/jour | Wh/j |
|---|---|---|---|
| Frigo à compression | 45W | 24h | 1080 |
| Éclairage LED | 20W | 4h | 80 |
| Pompe à eau | 30W | 0.5h | 15 |
| Recharge téléphone | 15W | 2h | 30 |
| Consommation journalière | 1205 Wh | ||
Ajustez ces valeurs avec le calculateur ci-dessous
VOTRE PROFIL ÉNERGÉTIQUE.
Ce document contient le dimensionnement de votre future installation électrique, calculé sur la base de vos équipements.
Inventaire :
Batterie
Pour garantir 0WH sans abîmer votre parc (décharge max 80%) :
Solaire
Puissance minimale requise pour recharger votre consommation :
220V AC
Puissance max (+25% marge) pour vos prises classiques :
Sections de Câbles 12V
Utilisez ce tableau d'aide professionnel pour choisir la section (mm²) de vos câbles. Pour le 12V en van, la chute de tension tolérée est de 3% maximum. Utilisez toujours du câble souple multi-brins automobile.
| Intensité (A) | Longueur A/R : < 2m | Longueur A/R : 4m | Longueur A/R : 6m |
|---|---|---|---|
| 5A (LEDs, USB) | 1.5 mm² | 2.5 mm² | 4 mm² |
| 10A (Frigo, Pompe) | 2.5 mm² | 4 mm² | 6 mm² |
| 20A (Chauffage) | 4 mm² | 10 mm² | 10 mm² |
| 50A (Booster DC/DC) | 10 mm² | 16 mm² | 25 mm² |
| 100A (Convertisseur) | 25 mm² | 35 mm² | 50 mm² |
Calibrage des Fusibles
Le fusible protège le câble, pas l'appareil. Placez-le toujours au plus près de la source d'énergie (batterie ou répartiteur).
- Câble 1.5 mm² → Fusible max 10A
- Câble 2.5 mm² → Fusible max 20A
- Câble 4 mm² → Fusible max 30A
- Câble 6 mm² → Fusible max 40A
- Câble 10 mm² → Fusible max 60A
SCHÉMA ÉLECTRIQUE
PANNEAUX SOLAIRES
0W
REGULATEUR MPPT
BATTERIE AUXILIAIRE
0 Ah
Lithium LiFePO4
BOÎTE À FUSIBLES 12V
Pompe, Leds, Frigo...
CONVERTISSEUR 220V
NON REQUI
SHOPPING LIST
Où trouver ces équipements ? Voici la sélection validée par la communauté.
Boîte à fusibles 12V 6 voies
Indicateur LED • Protection obligatoire
Multimètre Digital
Pour tester vos branchements
Pince à sertir (grosse section)
Pour des cosses parfaites
Gaine Thermorétractable
Isolation et sécurité
Tableau comparatif
| Situation d'ombre | Perte (PWM) | Perte (MPPT) | Solution recommandée |
|---|---|---|---|
| Aucune ombre | 0% | 0% | — |
| Antenne/Maxxfan (ombre fine) | 20-30% | 10-15% | Positionner panneau loin de l'obstacle |
| Galerie de toit | 40-60% | 25-40% | Câblage parallèle + MPPT |
| Arbre / bâtiment (demi panneau) | 60-80% | 40-60% | Déplacer le van ou panneau portable |
| Ombre complète | 95-100% | 95-100% | Chargeur DC-DC en complément |
À propos de cet outil
Un panneau solaire est composé de cellules en série. Quand une seule cellule est à l'ombre, elle devient une résistance qui limite le courant de toute la chaîne. Résultat : une ombre minuscule sur quelques cellules peut faire chuter la production du panneau entier de 30 à 80%.\n\nLes diodes bypass intégrées dans la boîte de jonction du panneau court-circuitent le groupe de cellules ombragé. La plupart des panneaux ont 3 diodes, divisant le panneau en 3 sections. Si une section est ombragée, seul un tiers de la production est perdu (en théorie).\n\nLe choix du régulateur MPPT est crucial. Un bon MPPT (Victron SmartSolar, EPEver Tracer) ajuste en permanence le point de puissance maximum. En situation d'ombre partielle, il extrait davantage d'énergie qu'un PWM, parfois 20 à 40% de plus.\n\nSi vous avez plusieurs panneaux, câblez-les en parallèle plutôt qu'en série. En parallèle, l'ombre sur un panneau n'affecte pas les autres. En série, le panneau ombragé bride tous les panneaux de la chaîne. Vérifiez que votre MPPT accepte la tension plus basse du câblage parallèle.
