VANPOWERCALC.COMVOTRE PROFIL ÉNERGÉTIQUE
VOTRE PROFIL ÉNERGÉTIQUE.
Ce document contient le dimensionnement de votre future installation électrique, calculé sur la base de vos équipements.
Consommation Journalière Minimale
0 WH / JOUR
Inventaire :
DIMENSIONNEMENTPage 2
Batterie
Pour garantir 0WH sans abîmer votre parc (décharge max 80%) :
0 AH
LiFePO4 12V
Solaire
Puissance minimale requise pour recharger votre consommation :
0 W
via MPPT
220V AC
Puissance max (+25% marge) pour vos prises classiques :
0 W
Aucun Besoin
Sécurité & CâblagePage 3

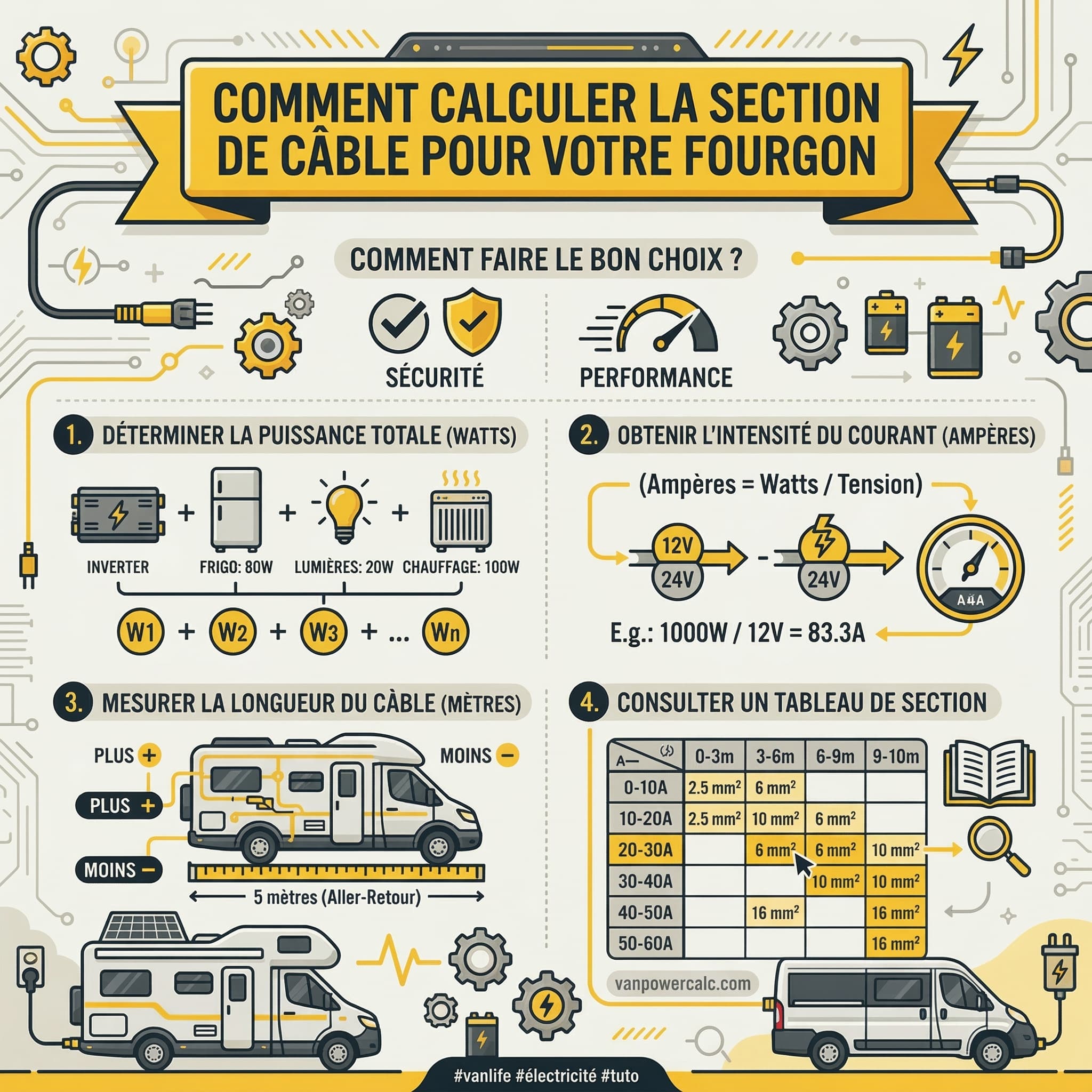

Sections de Câbles 12V
Utilisez ce tableau d'aide professionnel pour choisir la section (mm²) de vos câbles. Pour le 12V en van, la chute de tension tolérée est de 3% maximum. Utilisez toujours du câble souple multi-brins automobile.
| Intensité (A) | Longueur A/R : < 2m | Longueur A/R : 4m | Longueur A/R : 6m |
|---|---|---|---|
| 5A (LEDs, USB) | 1.5 mm² | 2.5 mm² | 4 mm² |
| 10A (Frigo, Pompe) | 2.5 mm² | 4 mm² | 6 mm² |
| 20A (Chauffage) | 4 mm² | 10 mm² | 10 mm² |
| 50A (Booster DC/DC) | 10 mm² | 16 mm² | 25 mm² |
| 100A (Convertisseur) | 25 mm² | 35 mm² | 50 mm² |
Calibrage des Fusibles
Le fusible protège le câble, pas l'appareil. Placez-le toujours au plus près de la source d'énergie (batterie ou répartiteur).
- Câble 1.5 mm² → Fusible max 10A
- Câble 2.5 mm² → Fusible max 20A
- Câble 4 mm² → Fusible max 30A
- Câble 6 mm² → Fusible max 40A
- Câble 10 mm² → Fusible max 60A
SCHÉMA ÉLECTRIQUE
PANNEAUX SOLAIRES
0W
RÉGULATEUR MPPT
BATTERIE AUXILIAIRE
0 Ah
Lithium LiFePO4
FUSIBLE
FUSIBLE
BOÎTE À FUSIBLES 12V
Pompe, Leds, Frigo...
CONVERTISSEUR 220V
NON REQUI
MATÉRIEL PROPage 4
SHOPPING LIST
Où trouver ces équipements ? Voici la sélection validée par la communauté.
Boîte à fusibles 12V 6 voies
Indicateur LED • Protection obligatoire
Multimètre Digital
Pour tester vos branchements
Pince à sertir (grosse section)
Pour des cosses parfaites
Gaine Thermorétractable
Isolation et sécurité
GÉNÉRÉ PAR VANPOWERCALC.COM
Le 230V dans un van, c'est le luxe qui change tout. Brancher un PC, une cafetière, un sèche-cheveux — sans y penser. L'installation est moins compliquée qu'on croit, mais les erreurs de sécurité peuvent être mortelles. Voici comment le faire proprement.
Le setup minimum : un onduleur pur sinus (1 000-2 000W selon tes besoins), du câble 2,5mm² HO7V-K pour le circuit 230V, un différentiel 30mA type A (minimum, type B recommandé avec un onduleur), un disjoncteur 10A ou 16A, et des prises encastrées IP44 minimum. Le différentiel est non négociable — c'est ce qui te protège en cas de défaut d'isolement. Sans lui, un contact avec un fil dénudé peut être fatal.
Conseil expert
Teste ton différentiel avec le bouton test une fois par mois. Et fais un test avec un appareil de test d'isolement une fois par an. Un différentiel défaillant ne se voit pas — il a l'air normal mais ne déclenche plus. C'est le composant le plus critique de ton installation 230V.
Exemple de calcul pour votre installation
Résultats basés sur un usage type
| Appareil | Puissance | Usage/jour | Wh/j |
|---|---|---|---|
| Frigo à compression | 45W | 24h | 1080 |
| Éclairage LED | 20W | 4h | 80 |
| Pompe à eau | 30W | 0.5h | 15 |
| Recharge téléphone | 15W | 2h | 30 |
| Consommation journalière | 1205 Wh | ||
Convertisseur recommandé
Pas d'appareils 220V — pas besoin de convertisseur
Ajustez ces valeurs avec le calculateur ci-dessous
À propos de cet outil
L'architecture type : onduleur -> différentiel 30mA -> disjoncteur -> prises. Le différentiel se place en tête de circuit, juste après la sortie 230V de l'onduleur. Si tu as aussi une entrée de camping/borne, le différentiel protège les deux sources via un contacteur de transfert. Chaque circuit de prises a son propre disjoncteur (10A pour les prises normales, 16A pour les prises cuisines). Câble en 2,5mm² partout — c'est le standard minimum en 230V pour 16A. N'oublie pas la mise à la terre : le châssis du véhicule sert de terre, connecté via un câble de 6mm² vert/jaune à la broche de terre de chaque prise.
Questions fréquentes
Faut-il un différentiel dans un van ?▼
Oui, c'est obligatoire et vital. Un différentiel 30mA type A au minimum (type B recommandé avec onduleur). Sans différentiel, un défaut d'isolement peut être mortel — tu n'as pas de réseau de distribution pour te protéger.
Quelle section de câble pour le 230V en van ?▼
2,5mm² (HO7V-K) pour des circuits jusqu'à 16A. C'est le standard minimum. Utilise du câble souple adapté automobile — pas du câble rigide domestique qui casse aux vibrations.
Puis-je utiliser un onduleur pseudo sinus pour les prises 230V ?▼
Techniquement oui, mais non recommandé. Le pseudo sinus fait chauffer certains appareils et ne fonctionne pas avec les plaques à induction ni les CPAP. Pour 50-100€ de plus, le pur sinus fait tout tourner.
Combien de prises 230V dans un van ?▼
2-3 prises suffisent pour la plupart des vans : une en cuisine, une au poste de travail, une en réserve. Chacune sur son circuit avec disjoncteur. Pas besoin de câbler le van comme un appartement.
Puis-je brancher une plaque à induction sur l'onduleur ?▼
Oui, avec un onduleur pur sinus de 2 000W minimum. Une plaque simple consomme 1 200-1 800W. Assure-toi que ton câblage batterie-onduleur est en 50mm² avec fusible 250A pour supporter la charge.
