Berechnungsbeispiel für Ihre Anlage
Ergebnisse basierend auf typischer Nutzung
| Gerät | Leistung | Nutzung/Tag | Wh/Tag |
|---|---|---|---|
| Kompressorkühlschrank | 45W | 24h | 1080 |
| LED-Beleuchtung | 20W | 4h | 80 |
| Wasserpumpe | 30W | 0.5h | 15 |
| Handy laden | 15W | 2h | 30 |
| Laptop | 65W | 3h | 195 |
| Dieselheizung | 15W | 8h | 120 |
| Tagesverbrauch | 1520 Wh | ||
Passen Sie diese Werte mit dem Rechner unten an
DEIN ENERGIE-PROFIL.
Dieses Dokument enthält die Dimensionierung deiner zukünftigen Elektroinstallation, berechnet auf Basis deiner Geräte.
Inventar:
Batterie
Um 0WH zu garantieren, ohne deine Bank zu beschädigen (80% max Entladung):
Solar
Erforderliche Mindestleistung zum Aufladen deines Verbrauchs:
220V AC
Maximale Leistung (+25% Marge) für klassische Steckdosen:
Auswahl der Kabelquerschnitte (12V)
Nutzen Sie diese Referenztabelle, um den richtigen Querschnitt (mm²) für Ihre Kabel auszuwählen. Bei 12V im Van beträgt der maximal tolerierte Spannungsabfall 3%. Verwenden Sie immer flexible mehradrige Fahrzeugkabel.
| Stromstärke (A) | Hin-/Rück < 2m | Hin-/Rück 4m | Hin-/Rück 6m |
|---|---|---|---|
| 5A (LEDs, USB) | 1.5 mm² | 2.5 mm² | 4 mm² |
| 10A (Kühlschrank, Pumpe) | 2.5 mm² | 4 mm² | 6 mm² |
| 20A (Heizung) | 4 mm² | 10 mm² | 10 mm² |
| 50A (DC/DC Booster) | 10 mm² | 16 mm² | 25 mm² |
| 100A (Wechselrichter) | 25 mm² | 35 mm² | 50 mm² |
Sicherungen
Die Sicherung schützt das Kabel, nicht das Gerät. Immer so nah wie möglich an der Stromquelle platzieren.
- Kabel 1.5 mm² → Max Sicherung 10A
- Kabel 2.5 mm² → Max Sicherung 20A
- Kabel 4 mm² → Max Sicherung 30A
- Kabel 6 mm² → Max Sicherung 40A
- Kabel 10 mm² → Max Sicherung 60A
SCHÉMA ÉLECTRIQUE
PANNEAUX SOLAIRES
0W
REGULATEUR MPPT
BATTERIE AUXILIAIRE
0 Ah
Lithium LiFePO4
BOÎTE À FUSIBLES 12V
Pompe, Leds, Frigo...
CONVERTISSEUR 220V
NON REQUI
EINKAUFSLISTE
Wo finde ich diese Geräte? Hier ist die Community-geprüfte Auswahl.
12V 6-Wege Sicherungskasten
Pflichtschutz
Digitales Multimeter
Verbindungen testen
Crimpzange (großer Querschnitt)
Für perfekte Kabelschuhe
Schrumpfschlauch
Isolierung und Sicherheit
Vergleichstabelle
| Lösung | Kosten | Leistung | Aufwand | Für wen |
|---|---|---|---|---|
| Wechselrichter + Steckdose | 150-400€ | 600-2000W | Mittel | Autark-Nutzung |
| Landstrom-Einspeisung | 80-150€ | max 3680W (16A) | Mittel | Campingplatz-Nutzer |
| Kombination beides | 250-500€ | beides | Höher | Volle Flexibilität |
| Powerstation | 300-900€ | 500-2000W | Keine | Schnelle Lösung |
Über dieses Werkzeug

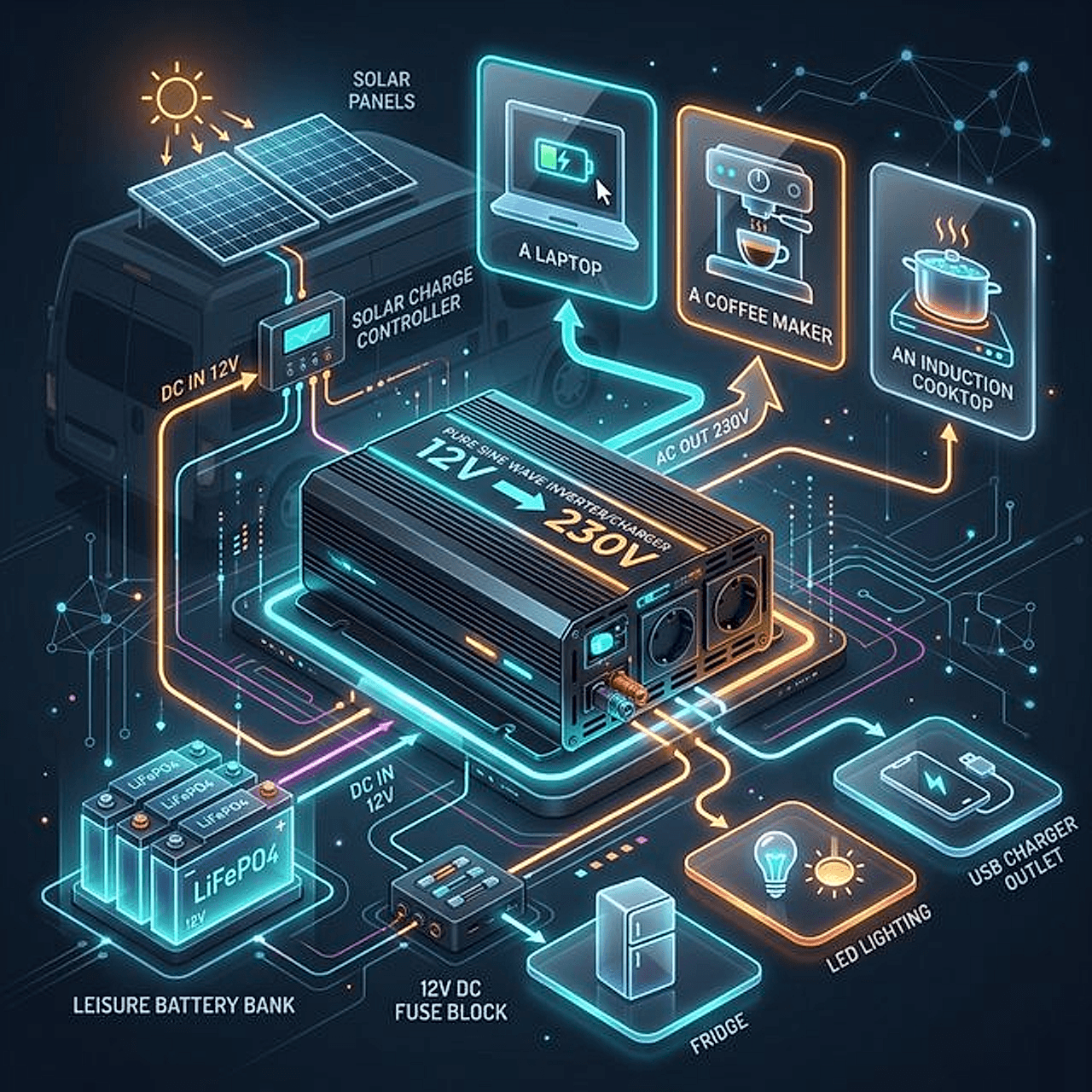

230V im Wohnmobil: Zwei Einspeise-Quellen
1. Landstrom (CEE-Einspeisung)
Strom vom Campingplatz über CEE-Stecker und -Dose. Unbegrenzte Leistung (meist 6A oder 16A abgesichert). Voraussetzung: CEE-Einspeisedose am Fahrzeug.
2. Wechselrichter (autark)
12V Batterie → 230V über Wechselrichter. Leistung begrenzt durch Wechselrichter-Größe und Batteriekapazität.
Was Sie brauchen
| Komponente | Beispiel | Preis |
|---|---|---|
| Wechselrichter (reiner Sinus) | Victron Phoenix 1200 | 350€ |
| FI/RCD-Schutzschalter 30mA | Hager / ABB | 40-60€ |
| Leitungsschutzschalter (LS) | B16A | 10-15€ |
| 230V-Steckdose (Aufputz) | Berker, Jung | 15-25€ |
| NYM-Kabel 3×1,5mm² | Für 230V-Leitungen | 1-2€/m |
| CEE-Einspeisedose (optional) | 230V/16A | 30-50€ |
| Umschaltrelais (optional) | Landstrom/Wechselrichter | 60-100€ |
Schaltplan: Einfache 230V-Installation
Batterie → Wechselrichter → FI/RCD 30mA → LS B16A → Steckdose(n)
Mit Landstrom-Umschaltung:
CEE-Einspeisung ─┐
├→ Umschaltrelais → FI/RCD → LS → Steckdose(n)
Wechselrichter ───┘
Sicherheitsvorschriften (Pflicht!)
- FI/RCD-Schutzschalter (30mA) ist Pflicht für alle 230V-Steckdosen
- Schutzleiter (PE) muss mit dem Fahrzeug-Chassis verbunden sein
- Leitungsschutzschalter (B16A) für jede Steckdosen-Gruppe
- NYM-Kabel (nicht flexibel!) für feste Verlegung
- Keine Schuko-Verlängerungskabel als feste Installation
TÜV-Relevanz
Bei Wohnmobilzulassung prüft der TÜV die 230V-Installation. Die Normen DIN VDE 0100-721 (Caravans) und EN 1648 gelten. Fehler können zur Abnahme-Verweigerung führen.
