CABEAMENTO E FUSÍVEIS :
NÃO PEGUE FOGO.
Esqueça seus reflexos do 220V de casa. Em 12V dentro de um veículo, a amperagem esmaga tudo no caminho.
1. A Regra das Intensidades (A)
Se P = U x I, então I = P / U. Uma cafeteira de 1200W na sua casa (220V) vai puxar 5.4 Amperes pelo cabo.
A mesma máquina de 1200W ligada no seu inversor conectado à bateria 12V vai puxar 100 Amperes! Em um cabo de secção fina, uma intensidade dessas não esquenta o cabo: derrete na hora, provocando um incêndio.

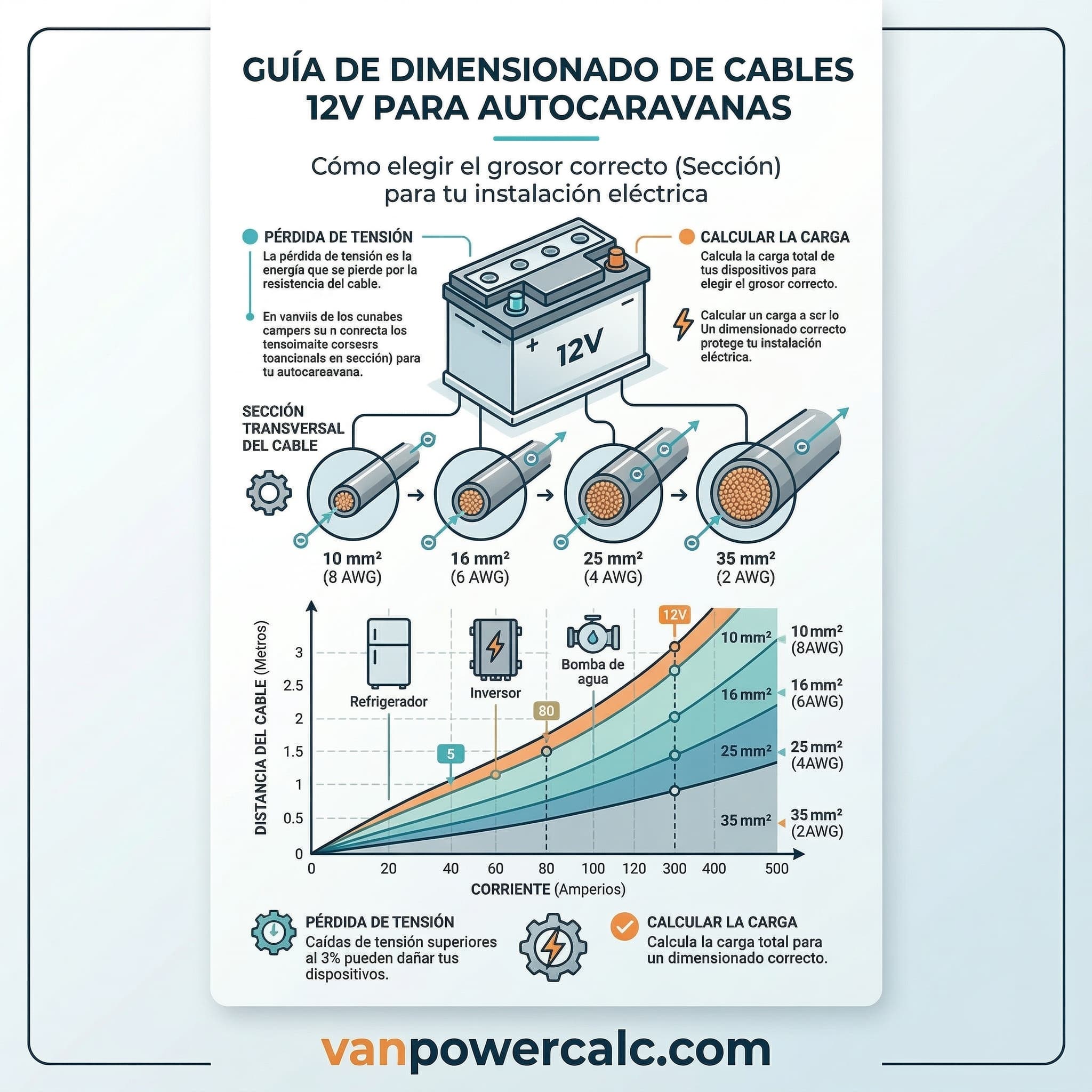

2. Secção dos Cabos (Tabelas)
Para qualquer distância, a queda de tensão máxima tolerada em vans/motorhomes é de 3% no máximo.
INFO: Use OBRIGATORIAMENTE cabo flexível multi-fio automotivo. O rígido residencial vai quebrar com as vibrações da estrada.
3. A Lei Única do Fusível
O FUSÍVEL EXISTE PARA PROTEGER O CABO, NÃO O APARELHO.
O erro fatal é colocar um fusível grande demais para a secção do cabo, ou longe demais da fonte. Posicione SEMPRE seus Mega-Fusíveis (ou caixas de fusíveis) o mais perto possível do polo POSITIVO da sua bateria. Se o cabo de 4mm² vai até sua geladeira e a geladeira dá um curto-circuito, o cabo vai esquentar violentamente. Se o fusível estiver antes, ele queima. Se estiver depois... você pega fogo.
- 1.5 MM² -- MAX 10A
- 2.5 MM² -- MAX 20A
- 4.0 MM² -- MAX 30A
- 6.0 MM² -- MAX 40A
- 10 MM² -- MAX 60A
Perguntas Frequentes
Qual secção de cabo para 12V na van?+
Depende da amperagem e da distância. Para uma geladeira 12V (5A) a 5m, precisa de 6mm². Para um inversor de 1200W (100A) a 1m, mínimo 25mm². A regra: máximo 3% de queda de tensão.
Como escolher o fusível certo na van?+
O fusível deve SEMPRE ser inferior à capacidade máxima do cabo. Um cabo de 6mm² suporta no máximo 40A, então o fusível nunca pode passar de 40A. Posicione o fusível o mais perto possível da bateria.
Posso usar cabo residencial em 12V na van?+
Não, nunca. O cabo rígido residencial quebra com as vibrações da estrada. Use obrigatoriamente cabo flexível multi-fio automotivo (normas ISO 6722 ou FLRY-B).
