Warum der Kabelquerschnitt bei Solarkabeln so wichtig ist
Zu dünne Solarkabel sind der häufigste unsichtbare Leistungskiller in DIY-Wohnmobil-Ausbauten. Wenn das Kabel zwischen Panel und Laderegler unterdimensioniert ist, gehen durch den Spannungsabfall locker 10–20% deiner Solarernte verloren — und du merkst es erst, wenn du nachmisst. Die Faustregel: der Spannungsabfall sollte unter 3% bleiben. Bei einem 18V-Panel (Vmp) heißt das maximal 0,54V Verlust. Klingt nach viel Spielraum? Ist es nicht, besonders bei langen Kabelwegen über 5 Meter.
Die einfache Methode: 6mm² für die meisten Setups
Für ein typisches Wohnmobil-Setup (2–3 Panels, 200–600W gesamt, Kabellänge unter 6 Meter vom Panel zum Regler) reichen 6mm² Solarkabel. Damit leitest du bis zu 30A ab und bleibst bei den meisten Konfigurationen unter 3% Spannungsabfall. Ich nutze das als Standardlösung in fast jedem Ausbau — funktioniert einfach.
Die Profi-Methode: genau berechnen

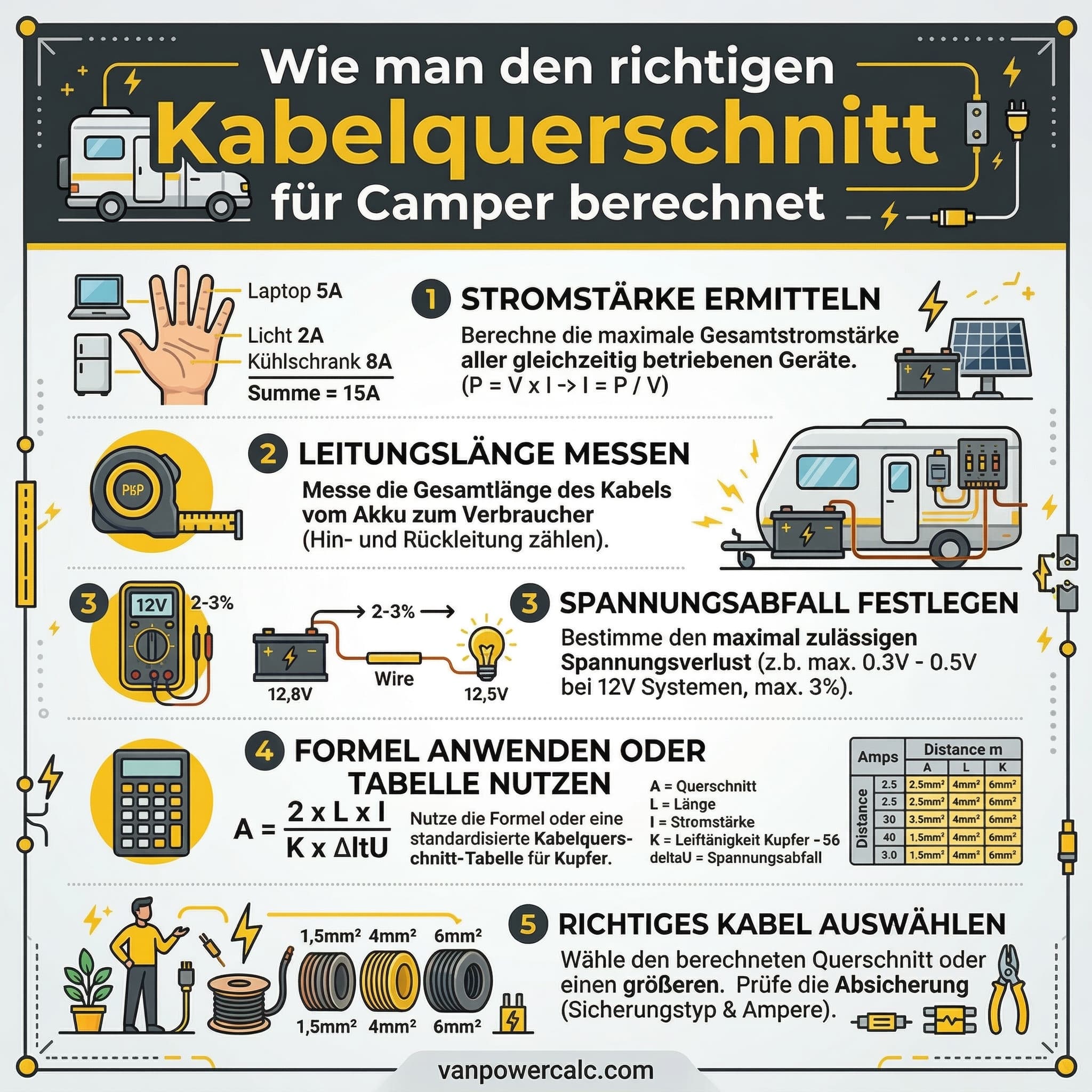

Für längere Kabelwege oder stärkere Anlagen brauchst du die Formel: Querschnitt (mm²) = (2 × Länge × Strom) / (57 × max. Spannungsabfall). Beispiel: 11A (Isc eines 200W-Panels), 6 Meter Gesamtkabellänge (hin und zurück), maximal 0,54V Spannungsabfall (3% von 18V Vmp). Ergibt: (2 × 3 × 11) / (57 × 0,54) = 66 / 30,78 = 2,14mm². In dem Fall reichen 2,5mm² rechnerisch — aber ich würde trotzdem 4mm² nehmen, weil etwas Reserve bei Hitze und Übergangswiderstände an den Steckern nie schadet.
Reihen- vs. Parallelschaltung: Auswirkung auf den Kabelquerschnitt
Panels in Reihe schalten erhöht die Spannung, der Strom bleibt gleich — du kommst mit dünneren Kabeln aus und hast weniger Spannungsabfall. Parallelschaltung hält die Spannung, aber der Strom addiert sich, und du brauchst dickere Kabel. Konkretes Beispiel mit 3 × 200W Panels: In Reihe (ca. 54V, 10A) → 4mm² reicht locker. Parallel (ca. 18V, 30A) → da brauchst du je nach Kabellänge schon 6–10mm². Genau deshalb empfehle ich bei Wohnmobilen fast immer Reihenschaltung, wenn der MPPT-Regler die höhere Eingangsspannung verträgt.
⚡ Expertenrat
MC4-Stecker für alle Verbindungen auf dem Dach nutzen — die sind wetterfest, rasten sicher ein und passen herstellerübergreifend. Blanke Kabelenden auf dem Dach, wo Regen und Fahrvibrationen drankommen? Keine gute Idee. MC4-Verbindungen halten in ordentlichen Installationen 25+ Jahre.
Berechnungsbeispiel für Ihre Anlage
Ergebnisse basierend auf typischer Nutzung
| Gerät | Leistung | Nutzung/Tag | Wh/Tag |
|---|---|---|---|
| Kompressorkühlschrank | 45W | 24h | 1080 |
| LED-Beleuchtung | 20W | 4h | 80 |
| Wasserpumpe | 30W | 0.5h | 15 |
| Handy laden | 15W | 2h | 30 |
| Laptop | 65W | 3h | 195 |
| Dieselheizung | 15W | 8h | 120 |
| Tagesverbrauch | 1520 Wh | ||
Tagesverbrauch
1520 Wh
5.3A durchschnittliche enstunden
empfohlener Querschnitt
1.5 mm²
Für ein 3m-Kabel bei 12V mit diesem Strom verwenden Sie
Passen Sie diese Werte mit dem Rechner unten an
VANPOWERCALC PRODEIN ENERGIE-PROFIL
DEIN ENERGIE-PROFIL.
Dieses Dokument enthält die Dimensionierung deiner zukünftigen Elektroinstallation, berechnet auf Basis deiner Geräte.
Minimaler Tagesverbrauch
0 WH / TAG
Inventar:
DIMENSIONIERUNGSeite 2
Batterie
Um 0WH zu garantieren, ohne deine Bank zu beschädigen (80% max Entladung):
0 AH
LiFePO4 12V
Solar
Erforderliche Mindestleistung zum Aufladen deines Verbrauchs:
0 W
über MPPT
220V AC
Maximale Leistung (+25% Marge) für klassische Steckdosen:
0 W
Kein Bedarf
Sicherheit & VerkabelungSeite 3
Auswahl der Kabelquerschnitte (12V)
Nutzen Sie diese Referenztabelle, um den richtigen Querschnitt (mm²) für Ihre Kabel auszuwählen. Bei 12V im Van beträgt der maximal tolerierte Spannungsabfall 3%. Verwenden Sie immer flexible mehradrige Fahrzeugkabel.
| Stromstärke (A) | Hin-/Rück < 2m | Hin-/Rück 4m | Hin-/Rück 6m |
|---|---|---|---|
| 5A (LEDs, USB) | 1.5 mm² | 2.5 mm² | 4 mm² |
| 10A (Kühlschrank, Pumpe) | 2.5 mm² | 4 mm² | 6 mm² |
| 20A (Heizung) | 4 mm² | 10 mm² | 10 mm² |
| 50A (DC/DC Booster) | 10 mm² | 16 mm² | 25 mm² |
| 100A (Wechselrichter) | 25 mm² | 35 mm² | 50 mm² |
Sicherungen
Die Sicherung schützt das Kabel, nicht das Gerät. Immer so nah wie möglich an der Stromquelle platzieren.
- Kabel 1.5 mm² → Max Sicherung 10A
- Kabel 2.5 mm² → Max Sicherung 20A
- Kabel 4 mm² → Max Sicherung 30A
- Kabel 6 mm² → Max Sicherung 40A
- Kabel 10 mm² → Max Sicherung 60A
SCHÉMA ÉLECTRIQUE
PANNEAUX SOLAIRES
0W
REGULATEUR MPPT
BATTERIE AUXILIAIRE
0 Ah
Lithium LiFePO4
FUSIBLE
FUSIBLE
BOÎTE À FUSIBLES 12V
Pompe, Leds, Frigo...
CONVERTISSEUR 220V
NON REQUI
PROFI-MATERIALSeite 4
EINKAUFSLISTE
Wo finde ich diese Geräte? Hier ist die Community-geprüfte Auswahl.
12V 6-Wege Sicherungskasten
Pflichtschutz
Digitales Multimeter
Verbindungen testen
Crimpzange (großer Querschnitt)
Für perfekte Kabelschuhe
Schrumpfschlauch
Isolierung und Sicherheit
ERSTELLT VON VANPOWERCALC PRO - UNBEGRENZT.
Vergleichstabelle
| Querschnitt | Max. Strom | AWG-Äquivalent | Geeignet für |
|---|---|---|---|
| 2,5mm² | 16A | 14 AWG | Einzelnes kleines Panel (<150W) |
| 4mm² | 25A | 12 AWG | 1–2 Panels, kurze Strecken |
| 6mm² | 32A | 10 AWG | Standard-Setup (200–400W) |
| 10mm² | 45A | 8 AWG | Größere Anlagen parallel |
| 16mm² | 60A | 6 AWG | Hochleistung (800W+, MPPT→Batterie) |
Über dieses Werkzeug
Solarkabel-Dimensionierung im Wohnmobil: Komplett-Anleitung
Kabel richtig dimensionieren ist für Sicherheit und Effizienz gleich wichtig. Unterdimensionierte Leitungen verursachen Verluste, die deine Solarernte reduzieren. Überdimensionierte Kabel kosten unnötig Geld. Hier erkläre ich dir Schritt für Schritt, wie du jeden Kabelabschnitt deiner Solaranlage korrekt berechnest.
Drei Kabelstrecken, die du richtig dimensionieren musst
Strecke 1: Panel zu Panel (Reihenschaltung oder Parallelverbinder) Strecke 2: Panel-Ausgang zum MPPT-Regler (PV-Kabel) Strecke 3: MPPT-Regler zur Batterie (Batteriekabel)
Jede Strecke hat andere Spannungs- und Stromwerte — deshalb brauchst du für jede eine eigene Berechnung.
Kabelquerschnitt für Panel-Verbindungen
Panel-Verbinder führen den vollen Kurzschlussstrom (Isc). Bei einem typischen 200W-Panel liegt Isc bei ca. 10–11A:
| Konfiguration | Strom | Empfohlener Querschnitt | AWG-Äquivalent |
|---|---|---|---|
| 1 Panel (zum MPPT) | 10–11A | 4mm² | 12 AWG |
| 2 parallel | 20–22A | 6mm² | 10 AWG |
| 3 parallel | 30–33A | 10mm² | 8 AWG |
| 2 in Reihe (zum MPPT) | 10–11A | 4mm² | 12 AWG (gleicher Strom, doppelte Spannung) |
Für alle Kabel auf dem Dach gilt: UV-beständiges PV-Kabel verwenden. Normales Fahrzeugkabel wird durch Sonneneinstrahlung in ein bis zwei Jahren spröde.
Kabelquerschnitt vom MPPT-Regler zur Batterie
Das ist die Strecke mit dem höchsten Strom in deinem System. Dimensioniere nach dem Nennstrom des MPPT:
| MPPT-Größe | Ausgangsstrom | Querschnitt | Max. Kabellänge (3% Drop) |
|---|---|---|---|
| 20A MPPT | 20A | 4mm² | 4m |
| 30A MPPT | 30A | 6mm² | 3m |
| 40A MPPT | 40A | 6–10mm² | 2–3m |
| 50A MPPT | 50A | 10mm² | 2,5m |
| 60A MPPT | 60A | 16mm² | 2m |
Kabelführung: Dachdurchführung richtig abdichten
Kabel niemals durch ein unversiegeltes Loch im Dach führen. Jede Dachdurchführung ist ein potenzieller Wassereintritt. Verwende:
- Spezielle Kabeldurchführungen (IP67, gibt's von Renogy, Victron oder als No-Name)
- 16mm Kabelverschraubungen für 2× 4–6mm² Kabel
- Selbstverschweißendes Band + Sikaflex über der Durchführung als zweite Dichtebene
Innenverlegung: Kabel entlang der Wandkanten hinter Verkleidungen führen. Wellrohr oder Kabelkanal schützt vor Scheuern an Metallkanten — und sieht sauber aus.
Absicherung der Solaranlage
PV-Seite: Jeder parallele String braucht eine eigene Sicherung oder einen Combiner mit String-Sicherungen. Die Leitung vom MPPT zur Batterie braucht eine Sicherung, dimensioniert auf MPPT-Ausgangsstrom × 125%.
- 30A MPPT → 40A Inline-Sicherung am Batterie-Pluskabel
- 50A MPPT → 63A Inline-Sicherung am Batterie-Pluskabel
Profi-Tipp: Verwende MC4-Stecker für alle Verbindungen auf dem Dach — die sind wetterfest, haben einen Klick-Verschluss und passen universell zwischen allen Panelmarken. Blanke Kabelenden auf dem Dach sind bei Feuchtigkeit und Fahrvibrationen ein Rezept für Probleme.
Häufig gestellte Fragen
Welchen Kabelquerschnitt brauche ich vom Solarpanel zum MPPT-Regler?▼
Orientiere dich am Kurzschlussstrom (Isc) deiner Panels. Ein einzelnes 200W-Panel (Isc ca. 10A): 4mm² reicht. Zwei Panels parallel (Isc ca. 20A): 6mm². Drei parallel (ca. 30A): 10mm². Auf dem Dach immer UV-beständiges PV-Kabel verwenden.
Welches Kabel vom MPPT-Regler zur Batterie?▼
Dimensioniere nach dem Nennausgangsstrom deines MPPT. 30A-Regler: 6mm² bei maximal 3 Meter Kabellänge. 50A-Regler: 10mm² bei maximal 2,5 Meter. Den Regler möglichst nah an die Batterie montieren — das spart Kupfer und reduziert Verluste.
Kann ich normales Elektrokabel für Solarpanels auf dem Dach verwenden?▼
Nein. Normales PVC-Kabel wird durch UV-Strahlung schnell spröde und brüchig. Für alle Dachverbindungen brauchst du UV-beständiges, doppelt isoliertes PV-Kabel (TÜV-geprüft nach EN 50618). Im Fahrzeuginneren reicht flexibles Fahrzeugkabel.
Wie dichte ich die Kabeldurchführung im Dach richtig ab?▼
Verwende IP67-Kabeldurchführungen, die speziell für Wohnmobil-Dächer gemacht sind. Zusätzlich selbstverschweißendes Band über die Durchführung und Sikaflex rundherum als zweite Dichtebene. Kabel einfach durch ein gebohrtes Loch führen? Wasser findet immer einen Weg rein.
Reihen- oder Parallelschaltung — was ist besser für den Kabelquerschnitt?▼
Reihenschaltung, eindeutig. In Reihe steigt die Spannung und der Strom bleibt gleich — du brauchst dünnere Kabel und hast weniger Spannungsabfall. Parallel addiert sich der Strom, und du brauchst dickere Kabel. Bei drei 200W-Panels in Reihe reichen 4mm², parallel brauchst du je nach Länge 6–10mm².
