El cable de masa (negativo) es el componente más subestimado de una instalación eléctrica en furgoneta. Una mala conexión a masa causa el 60% de los problemas eléctricos: luces que parpadean, fusibles que saltan, lecturas erróneas del monitor de batería. Te enseñamos cómo hacerlo bien.
Ejemplo de cálculo para tu instalación
Resultados basados en un uso típico
| Aparato | Potencia | Uso/día | Wh/día |
|---|---|---|---|
| Nevera compresor | 45W | 24h | 1080 |
| Iluminación LED | 20W | 4h | 80 |
| Bomba de agua | 30W | 0.5h | 15 |
| Carga móvil | 15W | 2h | 30 |
| Consumo diario | 1205 Wh | ||
Ajusta estos valores con la calculadora de abajo
TU PERFIL ENERGÉTICO.
Este documento contiene el dimensionamiento de tu futura instalación eléctrica, calculado según tus aparatos.
Inventario:
Batería
Para garantizar 0WH sin dañar tu parque (80% descarga máx.):
Solar
Potenza mínima requerida para recargar tu consumo:
220V AC
Potencia máx. (+25% margen) para tus enchufes clásicos:

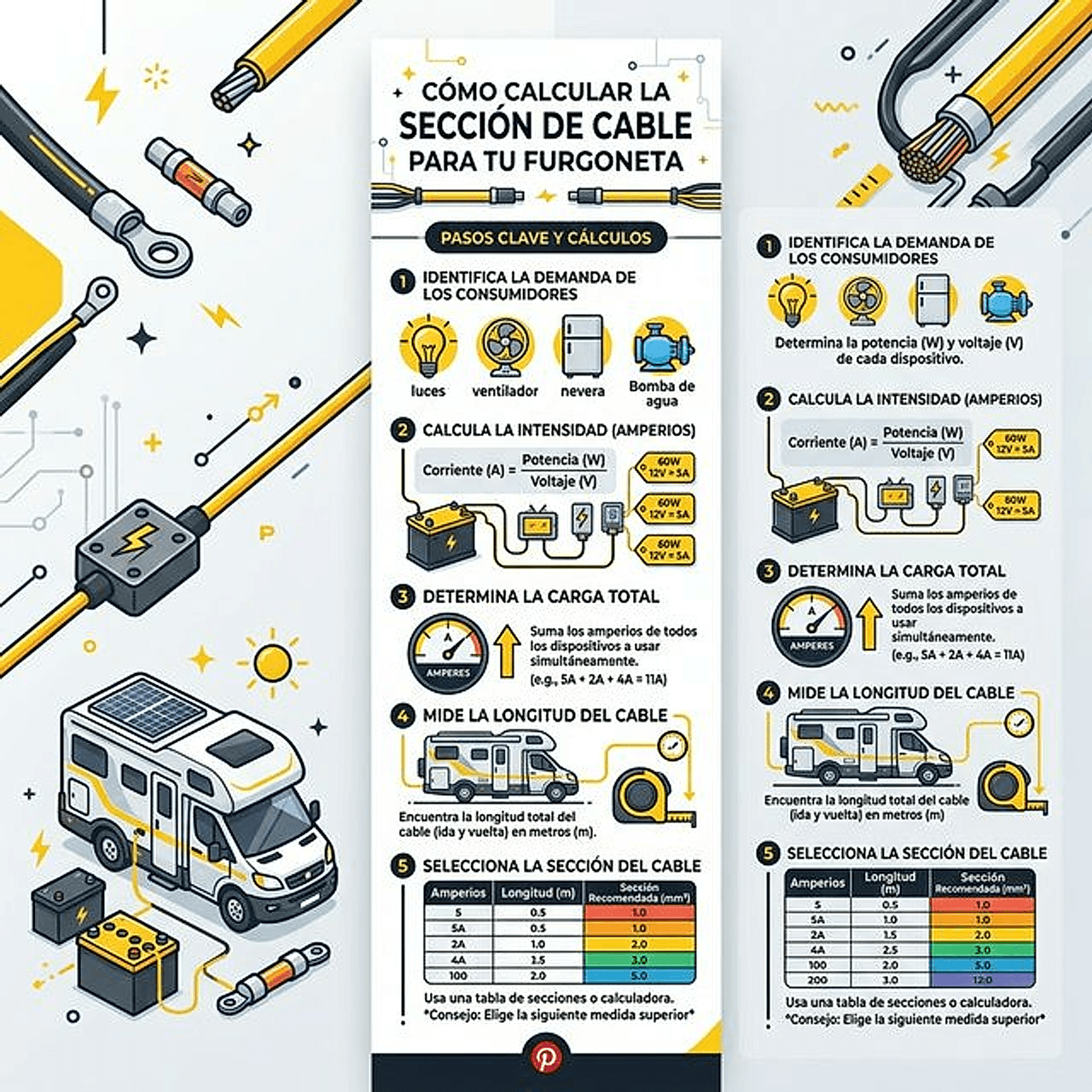

Secciones de Cable 12V
Usa esta tabla de referencia profesional para elegir la sección (mm²) de tus cables. Para 12V en una camper, la caída de tensión máxima tolerada es del 3%. Usa siempre cable flexible multifilar de automoción.
| Corriente (A) | Ida y vuelta < 2m | Ida y vuelta 4m | Ida y vuelta 6m |
|---|---|---|---|
| 5A (LEDs, USB) | 1.5 mm² | 2.5 mm² | 4 mm² |
| 10A (Nevera, Bomba) | 2.5 mm² | 4 mm² | 6 mm² |
| 20A (Calefacción) | 4 mm² | 10 mm² | 10 mm² |
| 50A (Booster DC/DC) | 10 mm² | 16 mm² | 25 mm² |
| 100A (Inversor) | 25 mm² | 35 mm² | 50 mm² |
Calibración de Fusibles
El fusible protege el cable, no el aparato. Colócalo siempre lo más cerca posible de la fuente de energía (batería o repartidor).
- Cable 1.5 mm² → Fusible máx 10A
- Cable 2.5 mm² → Fusible máx 20A
- Cable 4 mm² → Fusible máx 30A
- Cable 6 mm² → Fusible máx 40A
- Cable 10 mm² → Fusible máx 60A
SCHÉMA ÉLECTRIQUE
PANNEAUX SOLAIRES
0W
REGULATEUR MPPT
BATTERIE AUXILIAIRE
0 Ah
Lithium LiFePO4
BOÎTE À FUSIBLES 12V
Pompe, Leds, Frigo...
CONVERTISSEUR 220V
NON REQUI
LISTA DE COMPRA
¿Dónde encontrar estos equipos? Aquí tienes la selección validada por la comunidad.
Caja de Fusibles 12V 6 vías
Protección obligatoria
Multímetro Digital
Comprueba tus conexiones
Crimpadora de sección gruesa
Para terminales perfectos
Tubo Termorretráctil
Aislamiento y seguridad
Tabla comparativa
| Circuito | Sección masa | Conexión a | Fusible/protección |
|---|---|---|---|
| Principal batería→chasis | 35mm² | Chasis (perno dedicado) | Fusible ANL en positivo |
| Luces LED | 1.5mm² | Chasis cercano o bus masa | Fusible blade 5A |
| Nevera 12V | 2.5mm² | Chasis o bus masa | Fusible blade 10A |
| Bomba de agua | 1.5mm² | Chasis o bus masa | Fusible blade 7.5A |
| Cargador DC-DC | 10mm² | Bus masa o batería | Fusible 60A |
| Inversor 2000W | 50mm² | Directo a batería negativo | Fusible ANL 250A |
| Regulador MPPT | 6mm² | Bus masa o batería | Fusible 30A |
Acerca de esta herramienta
En un sistema de 12V, la corriente circula desde el positivo de la batería hacia los consumidores y regresa por el negativo (masa) hasta la batería. Si el retorno tiene demasiada resistencia, la corriente no fluye correctamente y aparecen todo tipo de problemas. En furgonetas, el chasis metálico se usa como conductor de masa, pero los puntos de conexión deben estar limpios de pintura, óxido y suciedad para garantizar buen contacto. Cada punto de masa debe rasparse hasta metal brillante, aplicar un terminal de anillo crimpado profesionalmente y proteger con vaselina o spray anticorrosión. El cable principal de masa desde la batería al chasis debe tener la misma sección que el cable positivo principal (mínimo 25mm², idealmente 35mm² o más). Los circuitos de alta corriente (inversor, DC-DC) necesitan su propio cable de masa dedicado directamente a la batería, no al chasis.
