Il Mercedes Sprinter è una delle basi più apprezzate per la camperizzazione grazie alla qualità costruttiva e allo spazio interno. Il tetto alto e relativamente piatto è ideale per l'installazione di pannelli solari.
Scopri le specificità dello Sprinter per un'installazione solare professionale.

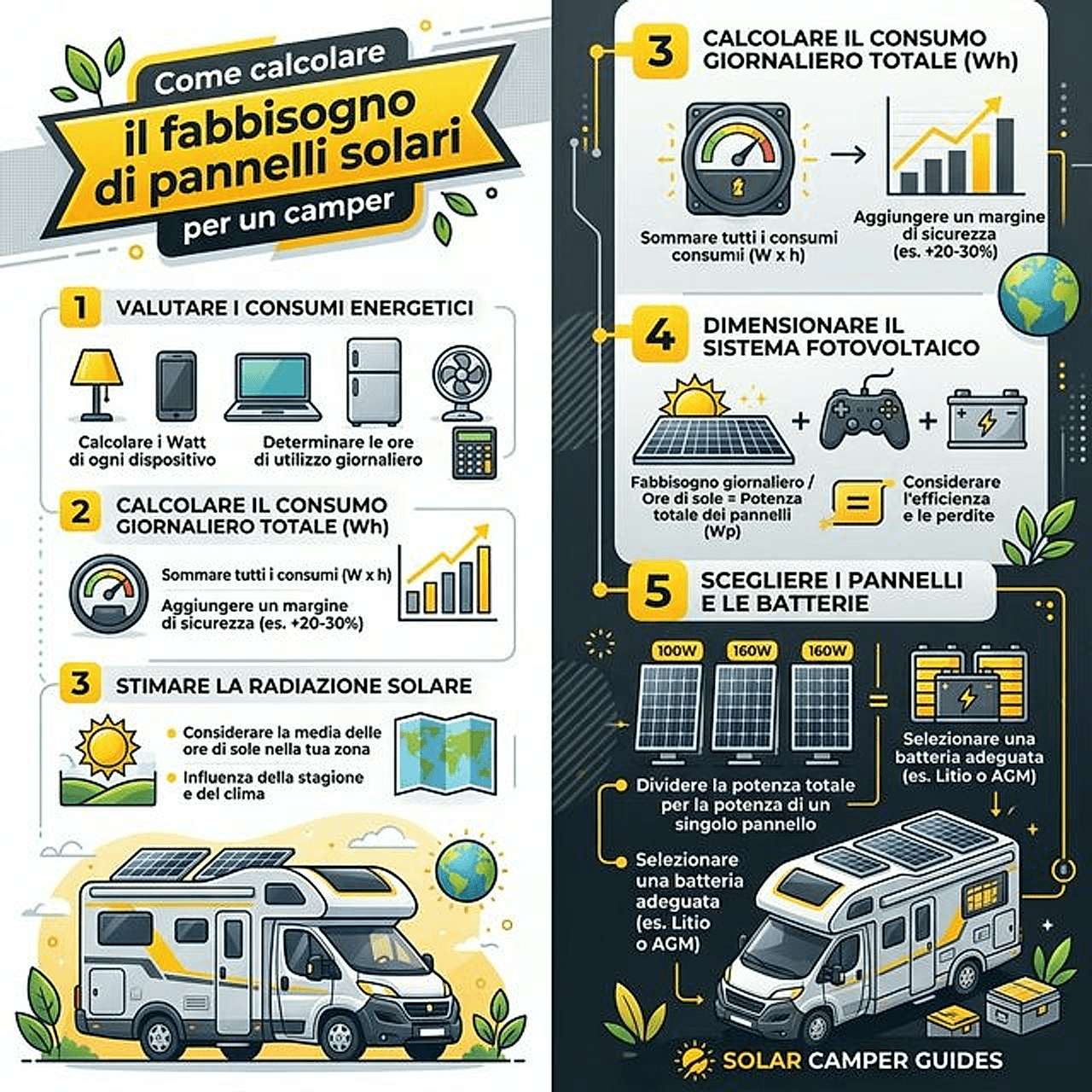

Esempio di calcolo per il tuo impianto
Risultati basati su un utilizzo tipico
| Apparecchio | Potenza | Uso/giorno | Wh/g |
|---|---|---|---|
| Frigo a compressore | 45W | 24h | 1080 |
| Illuminazione LED | 20W | 4h | 80 |
| Pompa acqua | 30W | 0.5h | 15 |
| Ricarica telefono | 15W | 2h | 30 |
| Consumo giornaliero | 1205 Wh | ||
Regola questi valori con il calcolatore qui sotto
IL TUO PROFILO ENERGETICO.
Questo documento contiene il dimensionamento della tua futura installazione elettrica, calcolato in base alle tue apparecchiature.
Inventario:
Batteria
Per garantire 0WH senza rovinare il parco (80% scarica max):
Solare
Potenza minima richiesta per ricaricare il tuo consumo:
220V AC
Potenza max (+25% margine) per le tue prese classiche:
Sezioni dei Cavi 12V
Usa questa tabella di riferimento per scegliere la sezione (mm²) corretta dei tuoi cavi. Per i 12V in un camper, la caduta di tensione massima tollerata è del 3%. Usa sempre cavi flessibili multipolari per uso automobilistico.
| Corrente (A) | Andata/Ritorno < 2m | Andata/Ritorno 4m | Andata/Ritorno 6m |
|---|---|---|---|
| 5A (LEDs, USB) | 1.5 mm² | 2.5 mm² | 4 mm² |
| 10A (Frigo, Pompa) | 2.5 mm² | 4 mm² | 6 mm² |
| 20A (Riscaldamento) | 4 mm² | 10 mm² | 10 mm² |
| 50A (Booster DC/DC) | 10 mm² | 16 mm² | 25 mm² |
| 100A (Inverter) | 25 mm² | 35 mm² | 50 mm² |
Calibrazione dei Fusibili
Il fusibile protegge il cavo, non l'apparecchio. Posizionalo sempre il più vicino possibile alla fonte di energia.
- Cavo 1.5 mm² → Fusibile max 10A
- Cavo 2.5 mm² → Fusibile max 20A
- Cavo 4 mm² → Fusibile max 30A
- Cavo 6 mm² → Fusibile max 40A
- Cavo 10 mm² → Fusibile max 60A
SCHÉMA ÉLECTRIQUE
PANNEAUX SOLAIRES
0W
REGULATEUR MPPT
BATTERIE AUXILIAIRE
0 Ah
Lithium LiFePO4
BOÎTE À FUSIBLES 12V
Pompe, Leds, Frigo...
CONVERTISSEUR 220V
NON REQUI
LISTA DELLA SPESA
Dove trovare queste attrezzature? Ecco la selezione approvata dalla community.
Scatola Fusibili 12V 6 vie
Protezione obbligatoria
Multimetro Digitale
Testa i tuoi collegamenti
Pinza a crimpare (sezione grossa)
Per capicorda perfetti
Guaina Termorestringente
Isolamento e sicurezza
Tabella comparativa
| Modello Sprinter | Lunghezza Tetto Utile | Pannelli Max | Note |
|---|---|---|---|
| L2H1 (314) | 3 m | 2x 200W (400W) | Spazio limitato |
| L2H2 (314) | 3 m | 2-3x 200W (600W) | Tetto alto, buono |
| L3H2 (316) | 4,2 m | 3-4x 200W (800W) | Ideale |
| L4H2 (319) | 5,2 m | 4-5x 200W (1000W) | Massimo spazio |
| L3H3 (Extrahoch) | 4,2 m | 3-4x 200W (800W) | Altezza extra |
Informazioni su questo strumento
Lo Sprinter ha un tetto con rinforzi longitudinali e trasversali ben definiti che facilitano il fissaggio delle staffe. Il modello L3H2 (lungo, tetto alto) offre circa 5 m² di superficie utile per i pannelli. A differenza del Ducato, il tetto dello Sprinter ha una leggera curvatura che richiede staffe adattabili o distanziatori. Il passaggio cavi ideale è attraverso la griglia di ventilazione posteriore o con un foro dedicato sigillato con passacavo IP68. Lo Sprinter dal 2018 (W907) monta un alternatore intelligente da 220A che necessita assolutamente di un DC-DC per caricare la batteria servizi. Mercedes usa un sistema CAN-bus complesso: evita di intercettare segnali elettrici dal vano motore senza conoscere il protocollo. Il DC-DC Victron Orion Smart con rilevamento tensione è la soluzione più sicura.
