VANPOWERCALC.COMIL TUO PROFILO ENERGETICO
IL TUO PROFILO ENERGETICO.
Questo documento contiene il dimensionamento della tua futura installazione elettrica, calcolato in base alle tue apparecchiature.
Consumo Giornaliero Minimo
0 WH / GIORNO
Inventario:
DIMENSIONAMENTOPagina 2
Batteria
Per garantire 0WH senza rovinare il parco (80% scarica max):
0 AH
LiFePO4 12V
Solare
Potenza minima richiesta per ricaricare il tuo consumo:
0 W
via MPPT
220V AC
Potenza max (+25% margine) per le tue prese classiche:
0 W
Nessun Bisogno
Sicurezza & CablaggioPagina 3

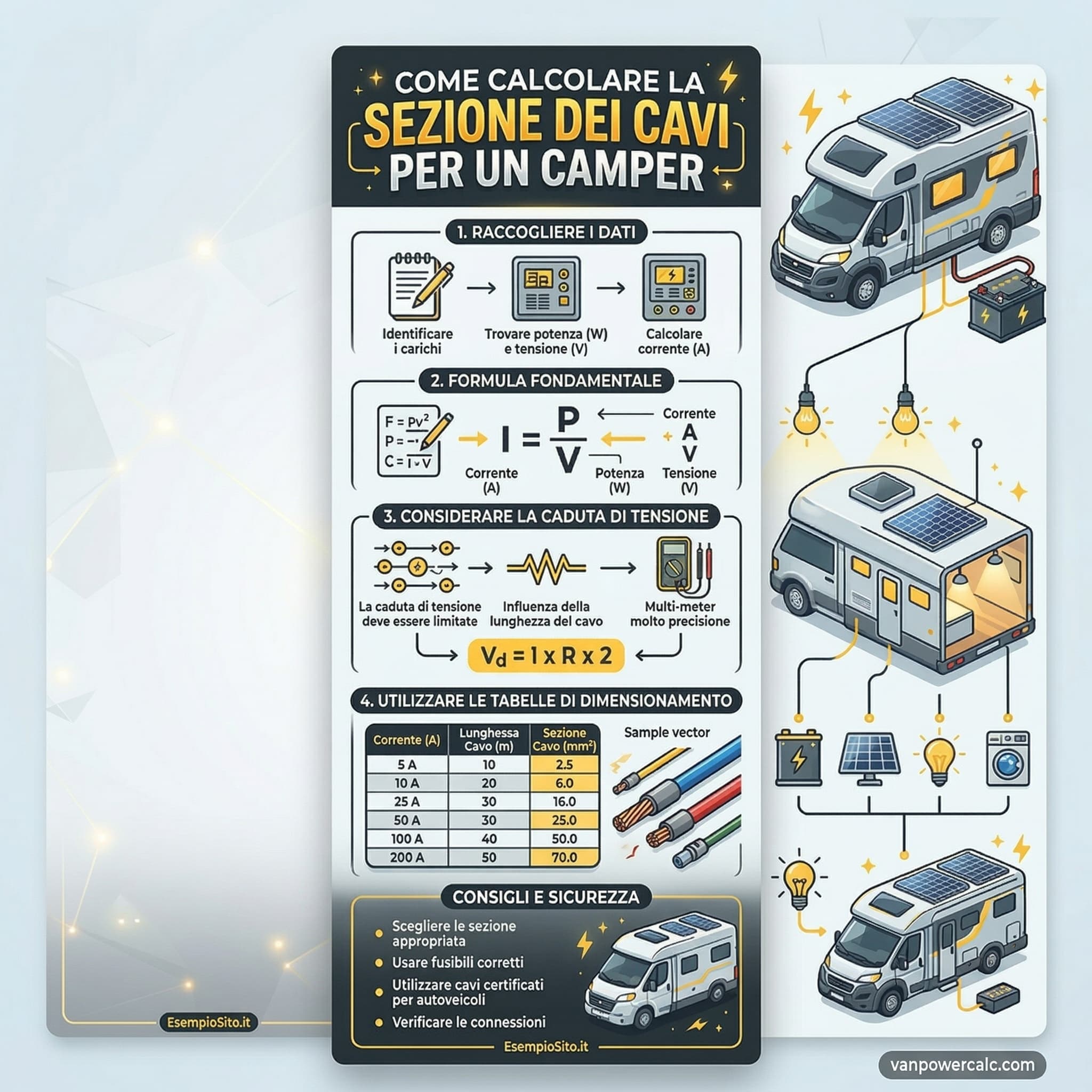

Sezioni dei Cavi 12V
Usa questa tabella di riferimento per scegliere la sezione (mm²) corretta dei tuoi cavi. Per i 12V in un camper, la caduta di tensione massima tollerata è del 3%. Usa sempre cavi flessibili multipolari per uso automobilistico.
| Corrente (A) | Andata/Ritorno < 2m | Andata/Ritorno 4m | Andata/Ritorno 6m |
|---|---|---|---|
| 5A (LEDs, USB) | 1.5 mm² | 2.5 mm² | 4 mm² |
| 10A (Frigo, Pompa) | 2.5 mm² | 4 mm² | 6 mm² |
| 20A (Riscaldamento) | 4 mm² | 10 mm² | 10 mm² |
| 50A (Booster DC/DC) | 10 mm² | 16 mm² | 25 mm² |
| 100A (Inverter) | 25 mm² | 35 mm² | 50 mm² |
Calibrazione dei Fusibili
Il fusibile protegge il cavo, non l'apparecchio. Posizionalo sempre il più vicino possibile alla fonte di energia.
- Cavo 1.5 mm² → Fusibile max 10A
- Cavo 2.5 mm² → Fusibile max 20A
- Cavo 4 mm² → Fusibile max 30A
- Cavo 6 mm² → Fusibile max 40A
- Cavo 10 mm² → Fusibile max 60A
SCHÉMA ÉLECTRIQUE
PANNEAUX SOLAIRES
0W
RÉGULATEUR MPPT
BATTERIE AUXILIAIRE
0 Ah
Lithium LiFePO4
FUSIBLE
FUSIBLE
BOÎTE À FUSIBLES 12V
Pompe, Leds, Frigo...
CONVERTISSEUR 220V
NON REQUI
MATERIALE PROPagina 4
LISTA DELLA SPESA
Dove trovare queste attrezzature? Ecco la selezione approvata dalla community.
Scatola Fusibili 12V 6 vie
Protezione obbligatoria
Multimetro Digitale
Testa i tuoi collegamenti
Pinza a crimpare (sezione grossa)
Per capicorda perfetti
Guaina Termorestringente
Isolamento e sicurezza
GENERATO DA VANPOWERCALC.COM
Il 230V in un camper è il lusso che cambia tutto. Collegare un PC, una caffettiera, un phon — senza pensarci. L'installazione è meno complicata di quanto sembra, ma gli errori di sicurezza possono essere mortali. Ecco come farlo bene.
Il setup minimo: un inverter a onda pura (1.000-2.000W secondo le tue esigenze), cavo da 2,5mm² per il circuito 230V, un differenziale 30mA tipo A (minimo, tipo B raccomandato con inverter), un magnetotermico da 10A o 16A, e prese incassate IP44 minimo. Il differenziale non è negoziabile — è quello che ti protegge in caso di guasto di isolamento. Senza, un contatto con un filo scoperto può essere fatale.
Consiglio esperto
Testa il tuo differenziale con il pulsante test una volta al mese. E fai un test con un verificatore di isolamento una volta all'anno. Un differenziale difettoso non si nota — sembra normale ma non scatta più. È il componente più critico del tuo impianto 230V.
Esempio di calcolo per il tuo impianto
Risultati basati su un utilizzo tipico
| Apparecchio | Potenza | Uso/giorno | Wh/g |
|---|---|---|---|
| Frigo a compressore | 45W | 24h | 1080 |
| Illuminazione LED | 20W | 4h | 80 |
| Pompa acqua | 30W | 0.5h | 15 |
| Ricarica telefono | 15W | 2h | 30 |
| Consumo giornaliero | 1205 Wh | ||
Inverter consigliato
Nessun apparecchio 220V — non serve inverter
Regola questi valori con il calcolatore qui sotto
Tabella comparativa
| Componente | Specifica | Sezione cavo minima |
|---|---|---|
| Inverter → Differenziale 30mA | 230V AC | 2,5 mm² (3G2,5) |
| Differenziale → Magnetotermico | 230V AC | 2,5 mm² |
| Magnetotermico → Prese | 230V AC, max 16A | 2,5 mm² |
| Ingresso campeggio → Commutatore | 230V AC | 2,5 mm² |
| Messa a terra | Collegamento chassis | 6 mm² (giallo-verde) |
| Fusibile lato batteria inverter | 12V DC | 50 mm² (200A) |
| Presa tipo Schuko | 230V 16A | IP44 se esterno |
| Protezione circuito | RCD 30mA tipo A | Obbligatorio |
Informazioni su questo strumento
L'architettura tipo: inverter -> differenziale 30mA -> magnetotermico -> prese. Il differenziale va in testa al circuito, subito dopo l'uscita 230V dell'inverter. Se hai anche un ingresso campeggio, il differenziale protegge entrambe le fonti tramite un commutatore di trasferimento. Ogni circuito prese ha il suo magnetotermico (10A per prese normali, 16A per cucina). Cavo da 2,5mm² ovunque — è lo standard minimo in 230V per 16A. Non dimenticare la messa a terra: il telaio del veicolo serve da terra, collegato con cavo da 6mm² verde/giallo al pin di terra di ogni presa.
Domande frequenti
È obbligatorio un differenziale in un camper?▼
Sì, è obbligatorio e vitale. Un differenziale 30mA tipo A come minimo (tipo B raccomandato con inverter). Senza differenziale, un guasto di isolamento può essere mortale.
Quale sezione di cavo per il 230V in camper?▼
2,5mm² per circuiti fino a 16A. È lo standard minimo. Usa cavo flessibile adatto all'automotive — non cavo rigido domestico che si rompe con le vibrazioni.
Posso usare un inverter a onda modificata per le prese 230V?▼
Tecnicamente sì, ma non raccomandato. L'onda modificata fa scaldare certi apparecchi e non funziona con piani a induzione né CPAP. Per 50-100€ in più, l'onda pura gestisce tutto.
Quante prese 230V servono in un camper?▼
2-3 prese bastano: una in cucina, una nella zona lavoro, una di riserva. Ognuna sul suo circuito con magnetotermico. Non serve cablare il camper come un appartamento.
Posso collegare un piano a induzione all'inverter?▼
