Berechnungsbeispiel für Ihre Anlage
Ergebnisse basierend auf typischer Nutzung
| Gerät | Leistung | Nutzung/Tag | Wh/Tag |
|---|---|---|---|
| Kompressorkühlschrank | 45W | 24h | 1080 |
| LED-Beleuchtung | 20W | 4h | 80 |
| Wasserpumpe | 30W | 0.5h | 15 |
| Handy laden | 15W | 2h | 30 |
| Laptop | 65W | 3h | 195 |
| Dieselheizung | 15W | 8h | 120 |
| Tagesverbrauch | 1520 Wh | ||
Passen Sie diese Werte mit dem Rechner unten an
DEIN ENERGIE-PROFIL.
Dieses Dokument enthält die Dimensionierung deiner zukünftigen Elektroinstallation, berechnet auf Basis deiner Geräte.
Inventar:
Batterie
Um 0WH zu garantieren, ohne deine Bank zu beschädigen (80% max Entladung):
Solar
Erforderliche Mindestleistung zum Aufladen deines Verbrauchs:
220V AC
Maximale Leistung (+25% Marge) für klassische Steckdosen:
Auswahl der Kabelquerschnitte (12V)
Nutzen Sie diese Referenztabelle, um den richtigen Querschnitt (mm²) für Ihre Kabel auszuwählen. Bei 12V im Van beträgt der maximal tolerierte Spannungsabfall 3%. Verwenden Sie immer flexible mehradrige Fahrzeugkabel.
| Stromstärke (A) | Hin-/Rück < 2m | Hin-/Rück 4m | Hin-/Rück 6m |
|---|---|---|---|
| 5A (LEDs, USB) | 1.5 mm² | 2.5 mm² | 4 mm² |
| 10A (Kühlschrank, Pumpe) | 2.5 mm² | 4 mm² | 6 mm² |
| 20A (Heizung) | 4 mm² | 10 mm² | 10 mm² |
| 50A (DC/DC Booster) | 10 mm² | 16 mm² | 25 mm² |
| 100A (Wechselrichter) | 25 mm² | 35 mm² | 50 mm² |
Sicherungen
Die Sicherung schützt das Kabel, nicht das Gerät. Immer so nah wie möglich an der Stromquelle platzieren.
- Kabel 1.5 mm² → Max Sicherung 10A
- Kabel 2.5 mm² → Max Sicherung 20A
- Kabel 4 mm² → Max Sicherung 30A
- Kabel 6 mm² → Max Sicherung 40A
- Kabel 10 mm² → Max Sicherung 60A
SCHÉMA ÉLECTRIQUE
PANNEAUX SOLAIRES
0W
REGULATEUR MPPT
BATTERIE AUXILIAIRE
0 Ah
Lithium LiFePO4
BOÎTE À FUSIBLES 12V
Pompe, Leds, Frigo...
CONVERTISSEUR 220V
NON REQUI
EINKAUFSLISTE
Wo finde ich diese Geräte? Hier ist die Community-geprüfte Auswahl.
12V 6-Wege Sicherungskasten
Pflichtschutz
Digitales Multimeter
Verbindungen testen
Crimpzange (großer Querschnitt)
Für perfekte Kabelschuhe
Schrumpfschlauch
Isolierung und Sicherheit
Vergleichstabelle
| Tagesverbrauch | Solar Sommer (4-5 PSH) | Solar Übergang (2-3 PSH) | Solar Winter (1-2 PSH) |
|---|---|---|---|
| 40 Ah (Minimalist) | 120-150W | 200-250W | 300-400W |
| 70 Ah (Standard) | 200-250W | 350-400W | 500-600W |
| 100 Ah (Komfort) | 300-350W | 500-600W | 800-1000W |
| 150 Ah (Vollzeit) | 400-500W | 700-800W | 1200W+ |
Über dieses Werkzeug

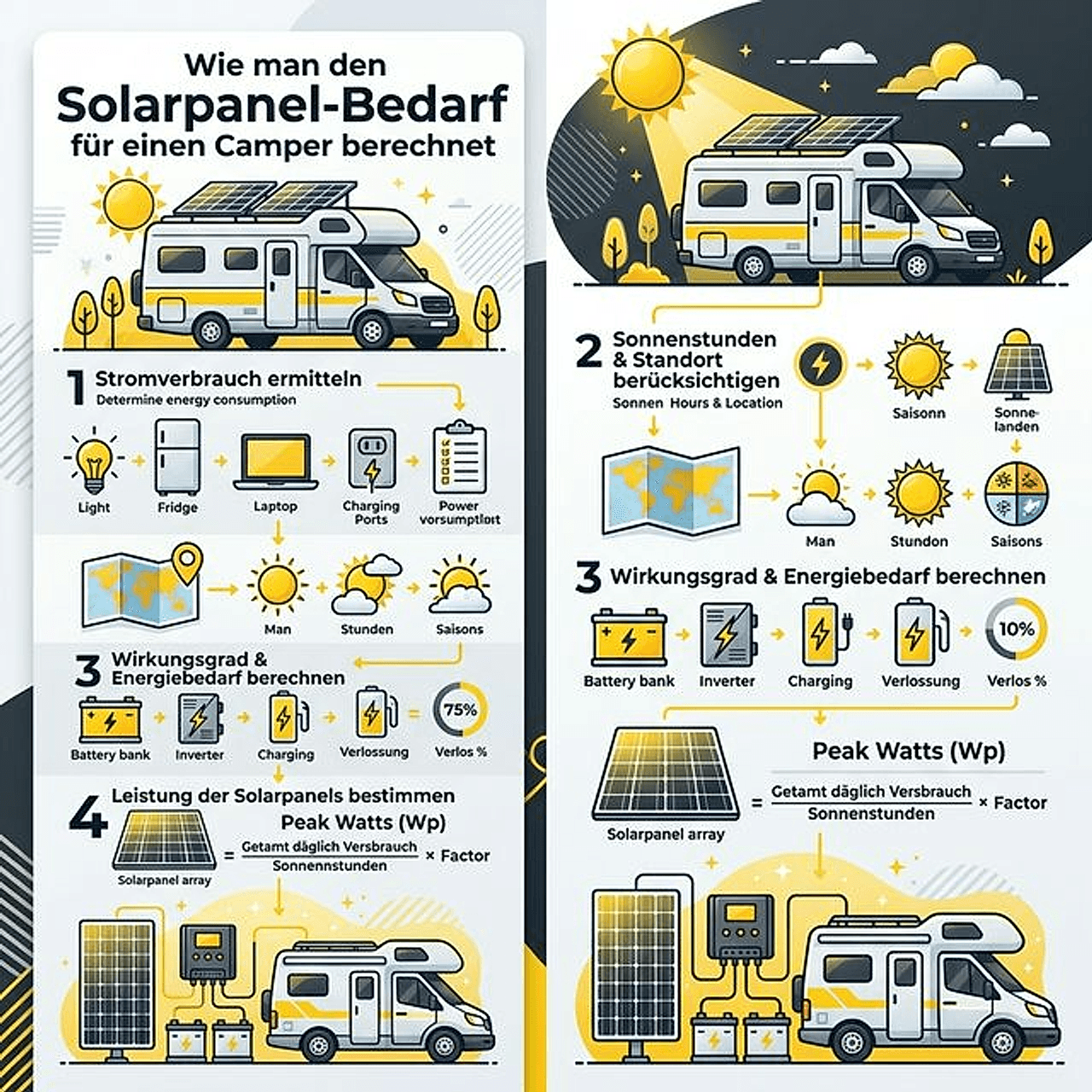

Solarpanel-Größe fürs Wohnmobil berechnen
Die benötigte Solarleistung hängt von drei Faktoren ab: Tagesverbrauch, Sonnenstunden und Systemverluste.
Faustformel: Benötigte Wp = Tagesverbrauch (Wh) ÷ Sonnenstunden ÷ 0,75 (Systemverluste)
Sonnenstunden nach Region und Jahreszeit
| Region | Sommer (h) | Frühling/Herbst (h) | Winter (h) |
|---|---|---|---|
| Süddeutschland | 5-6 | 3-4 | 1-2 |
| Norddeutschland | 4-5 | 2-3 | 0,5-1 |
| Mittelmeer | 7-8 | 5-6 | 3-4 |
| Skandinavien Sommer | 6-8 | 2-3 | 0-0,5 |
Rechenbeispiel
Paar, 800 Wh/Tag Verbrauch, Reise Süddeutschland im Sommer:
- 800 Wh ÷ 5h Sonne ÷ 0,75 = 213 Wp → 1× 200W Panel oder 2× 120W
Gleicher Verbrauch im Winter (Norddeutschland):
- 800 Wh ÷ 1h Sonne ÷ 0,75 = 1.067 Wp → Solar allein reicht im Winter in Norddeutschland nicht!
Empfohlene Solarleistung nach Profil
| Profil | Verbrauch | Empfehlung | Reicht für |
|---|---|---|---|
| Minimalist | 300-500 Wh | 100-200 Wp | Sommer ganz Europa |
| Standard-Paar | 600-900 Wh | 200-400 Wp | Sommer + Übergangszeit |
| Digital Nomad | 1.000-1.500 Wh | 400-600 Wp | Braucht Zusatzladung im Winter |
| Familie + Wechselrichter | 1.500-2.500 Wh | 600-1.000 Wp | Nur Sommer autark |
Wichtig: Solar allein reicht im Winter nicht
In Mitteleuropa liefert Solar im Winter nur 10-20% der Sommerleistung. Planen Sie für Winter-Reisen immer eine Zweitquelle: Ladebooster (Fahren), Landstrom oder Brennstoffzelle.
